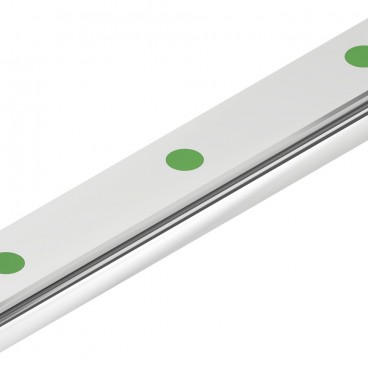

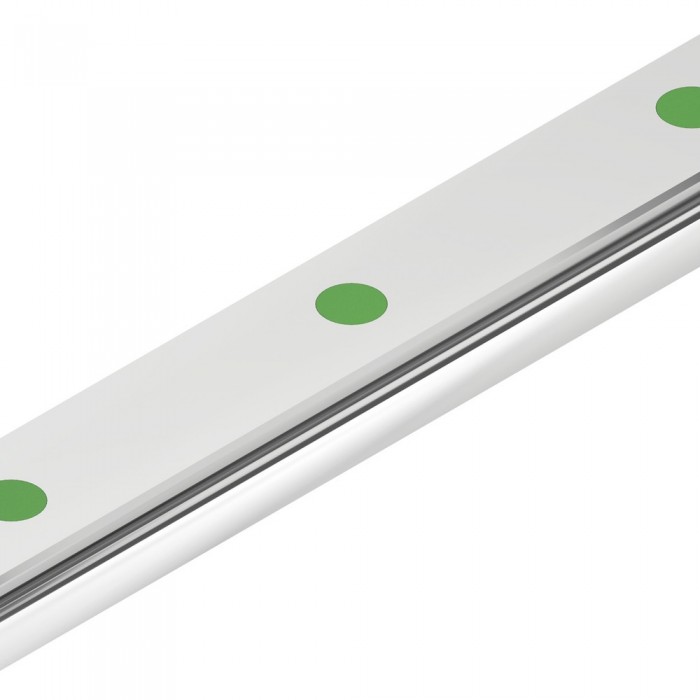

RIEL MGN
Nuevo
CARACTERÍSTICAS:
1. El diseño ancho aumenta la capacidad de la carga del momento.
2. Las bolas de acero serán sostenidas por un retenedor miniatura para evitar que las bolas se caigan, incluso cuando el bloque se retira de la instalación del carril.
3. Todos los componentes metálicos están hechos de acero inoxidable para propósitos anticorrosión

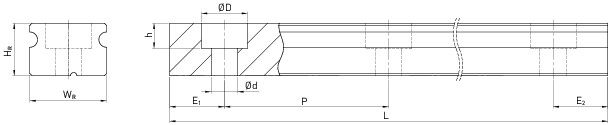

Dimensiones de la guía MGN_R
| Serie/ Tamaño | Tornillo de montaje para guía [mm] | Dimensiones de guía [mm] | Max. longitud [mm] | Max. longitud E1 = E2 | E1/2 min [mm] | E1/2 max [mm] | Peso [kg/m] | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| WR | HR | D | h | d | P | |||||||
| MGNR07R | M2 × 6 | 7 | 4,8 | 4,2 | 2,3 | 2,4 | 15,0 | 600 | 585 | 5 | 12 | 0,22 |
| MGNR09R | M3 × 8 | 9 | 6,5 | 6,0 | 3,5 | 3,5 | 20,0 | 1200 | 1180 | 5 | 15 | 0,38 |
| MGNR12R | M3 × 8 | 12 | 8,0 | 6,0 | 4,5 | 3,5 | 25,0 | 2000 | 1975 | 5 | 20 | 0,65 |
| MGNR15R | M3 × 10 | 15 | 10,0 | 6,0 | 4,5 | 3,5 | 40,0 | 2000 | 1960 | 6 | 34 | 1,06 |
Nota:
- La tolerancia para E es de +0,5 a -1 mm para los rieles estándar y de 0 a -0,3 mm para las juntas.
- Si las dimensiones E 1/2 no están indicados, el número máximo posible de agujeros de montaje se determinará en consideración de E 1/2 min.
- Los rieles se acortan a la longitud requerida. Si las dimensiones E 1/2 no están indicados, éstos se llevan a cabo de forma simétrica.
